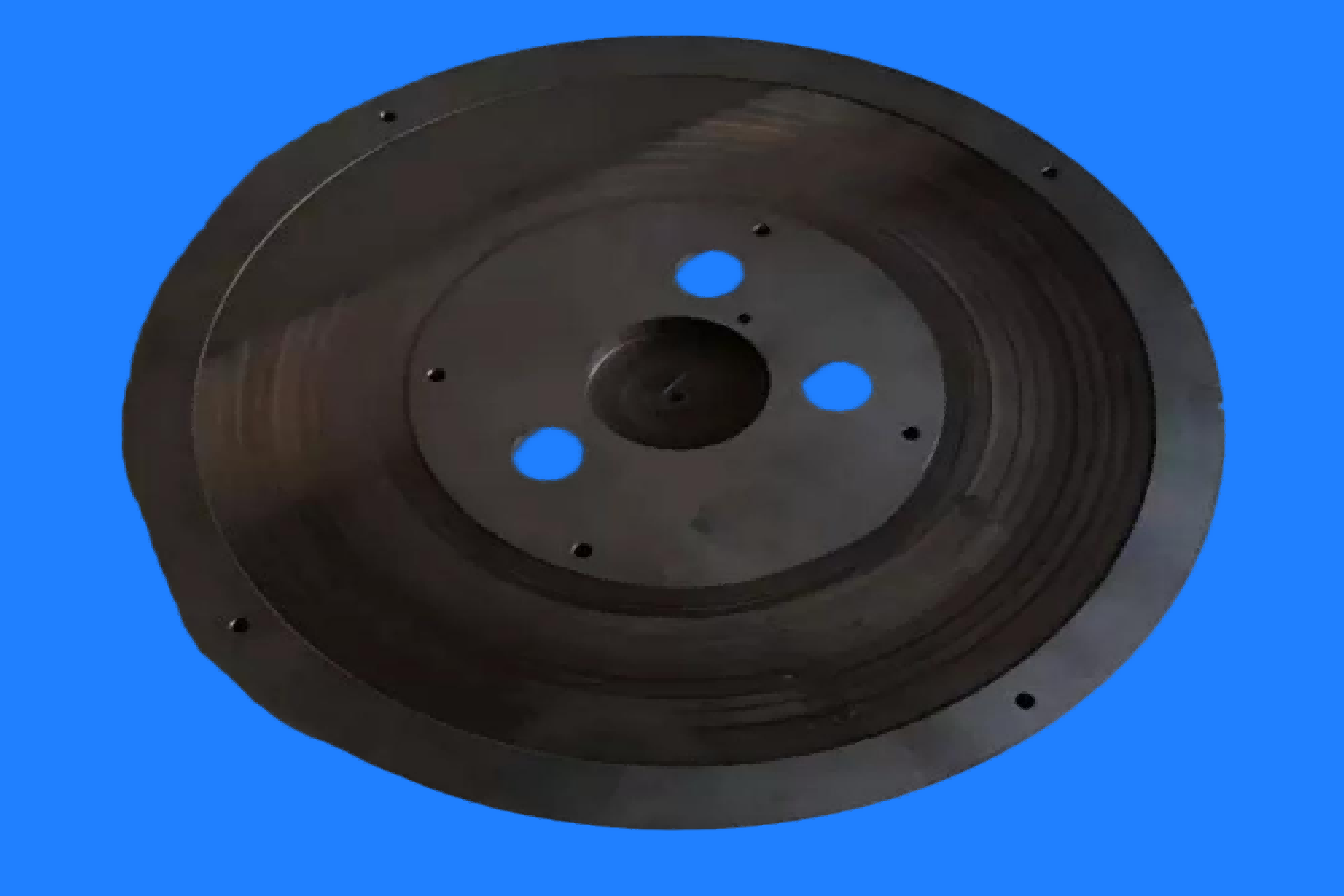

ظرف تفريغ عالي الصلابة من كربيد السيليكون والسيراميك لمعدات الخلايا الكهروضوئية
باعتبارها مكونات أساسية في معدات تصنيع أشباه الموصلات، فإن أداء مشابك تفريغ من كربيد السيليكون يُحدد ذلك بشكل مباشر دقة وكفاءة إنتاجية معالجة الرقاقات. ومع ازدياد أحجام الرقاقات وتصغير أبعادها، تزداد متطلبات الدقة والاستقرار الحراري والنظافة لأنظمة التثبيت الفراغي. وبفضل مزاياها الشاملة - كالصلابة العالية، والتوصيل الحراري العالي، والتمدد الحراري المنخفض، والنظافة الفائقة، ومقاومة التآكل - أصبحت سيراميكات كربيد السيليكون (SiC) الخيار الأمثل لأنظمة التثبيت الفراغي في معدات أشباه الموصلات المتطورة.
ظرف تفريغ عالي الصلابة من كربيد السيليكون والسيراميك لمعدات الخلايا الكهروضوئية
وصف المنتج
صلابة عاليةمشابك تفريغ سيراميك كربيد السيليكون تُعدّ هذه المكونات عالية الدقة مصممة لتثبيت رقائق السيليكون أو قطع العمل في قطاعات مثل تصنيع أشباه الموصلات، والمعالجة البصرية الدقيقة، وشاشات العرض الكهروضوئية، والتغليف المتقدم. تُصنع هذه المكونات من كربيد السيليكون عالي النقاء المُلبّد بدون ضغط (SSiC) أو كربيد السيليكون المُرتبط بالتفاعل (RBSiC) باستخدام عمليات التشكيل الدقيق، والتلبيد بدرجة حرارة عالية، والطحن والتلميع فائق الدقة، مما يضمن تثبيت رقائق السيليكون بشكل آمن ومستقر وخالٍ من التلف، حتى في بيئات غرف التنظيف الصعبة وفي ظل ظروف المعالجة ذات درجات الحرارة العالية. بالمقارنة مع المثبتات المعدنية التقليدية المُفرغة من الهواء، توفر مثبتات سيراميك كربيد السيليكون مزايا كبيرة، بما في ذلك الصلابة العالية، والتمدد الحراري المنخفض، والتوصيل الحراري الممتاز، ومقاومة التآكل والصدأ، والحد الأدنى من توليد الجسيمات؛ ونتيجة لذلك، أصبحت مكونات أساسية في معدات تصنيع رقائق السيليكون بقياس 8 بوصات و12 بوصة.
الخصائص الرئيسية للمواد
باعتبارها مادة سيراميكية نموذجية من الجيل الثالث لأشباه الموصلات، تمتلك سيراميك كربيد السيليكون الخصائص المتميزة التالية:
| مؤشرات الأداء | القيم النموذجية | الأهمية الوظيفية |
| صلابة فيكرز | 20-25 جيجا باسكال | مقاومة عالية للتآكل، مما يطيل عمر الخدمة للتحميل والتفريغ المتكرر. |
| معامل المرونة | 410–450 جيجا باسكال | صلابة عالية، مما يقلل الاهتزاز والانحراف الميكانيكي. |
| الموصلية الحرارية | 120–200 واط/(م·ك) | معادلة سريعة لدرجة الحرارة؛ تعمل على تثبيت درجة حرارة الرقاقة. |
| معامل التمدد الحراري | 4.0 × 10⁻⁶ /K (مشابه للسيليكون) | الحفاظ على دقة الأبعاد في ظل تقلبات درجات الحرارة |
| أقصى درجة حرارة تشغيل | >1000 درجة مئوية | مناسب لعمليات مثل التلدين بدرجة حرارة عالية والترسيب الكيميائي للبخار. |
| الاستقرار الكيميائي | مقاوم للأحماض والقلويات، ومقاوم للبلازما | مناسب للبيئات المسببة للتآكل مثل الحفر والتنظيف. |
| المقاومة النوعية | 10⁶–10⁸ Ω·سم (قابل للضبط) | مضاد للكهرباء الساكنة؛ يمنع تلف ESD. |
نوع هيكل المنتج
استنادًا إلى طريقة التثبيت الفراغي، تُصنف ظرفات التثبيت الفراغية المصنوعة من سيراميك كربيد السيليكون بشكل أساسي إلى الأنواع الهيكلية الثلاثة التالية:
1. ظرف تثبيت الدبوس
يتميز هذا التصميم بمجموعة من الدبابيس الدقيقة المصنعة بدقة عالية على السطح؛ حيث تلامس الرقاقة رؤوس هذه الدبابيس، بينما تشكل الفجوات بينها قنوات فراغية. يتيح هذا التصميم التثبيت الفراغي والتبريد الخلفي بالهيليوم في آنٍ واحد، مع التحكم في ارتفاع الدبابيس ضمن نطاق ±0.1-2 ميكرومتر. وهو مناسب لعمليات الطباعة الحجرية وعمليات القياس/الفحص التي تتطلب التبريد الخلفي.

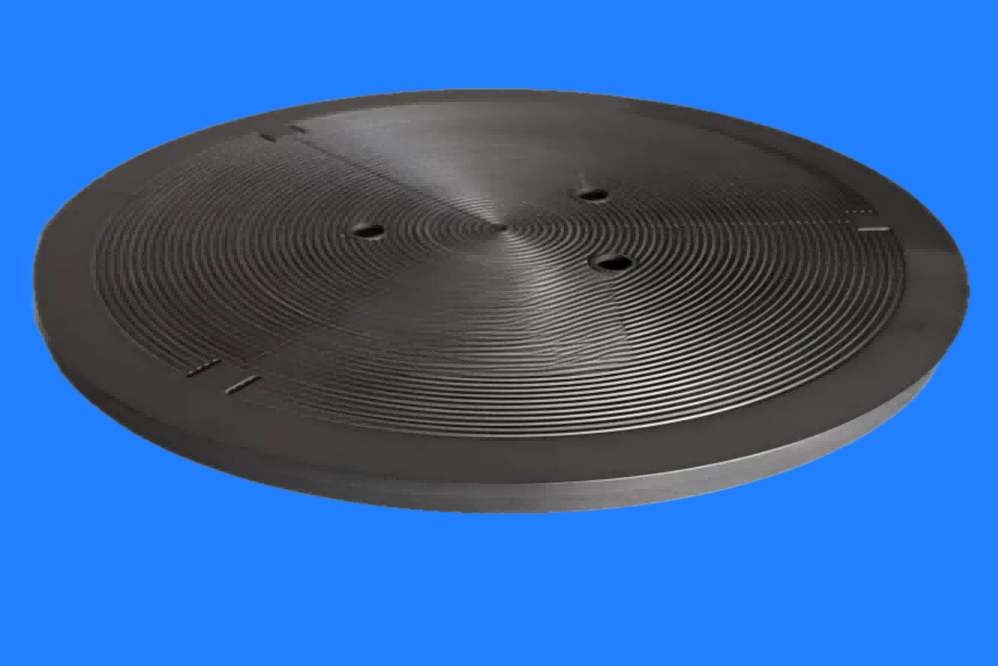

2. جروف تشاك
تتميز هذه التقنية بأخاديد فراغية متحدة المركز أو حلزونية محفورة في السطح. يوفر هذا التصميم بنية بسيطة وإحكامًا موثوقًا، مما يجعله مناسبًا بشكل خاص للرقاقات ذات الانحناء الذي يتجاوز 50 ميكرومترًا. يتم التحكم بدقة حفر الأخاديد ضمن نطاق ±10 ميكرومترات.
3. تشاك المسامي
يحقق هذا النظام تثبيتًا موحدًا من خلال مسامات مترابطة دقيقة الحجم داخل المادة، مما يسمح لسطح العمل بأكمله بالعمل كمنطقة تثبيت؛ ويمكن أن تصل دقة قوة التثبيت إلى ±1%. وبفضل خلوه من الأخاديد الميكانيكية أو هياكل الدبابيس، يُعد مثاليًا للرقائق فائقة الرقة وركائز أشباه الموصلات المركبة، حيث يمنع بشكل فعال الكسر الناتج عن تركيز الإجهاد.
المعايير الفنية الرئيسية
| عناصر المعلمات | المواصفات الفنية |
| التسطيح | ≤ 0.2–1 ميكرومتر (المنطقة بأكملها) |
| التوازي | ≤ 1–3 ميكرومتر |
| خشونة السطح | Ra ≤ 0.02–0.1 ميكرومتر |
| ارتفاع الدبوس | 0.05–0.2 مم |
| قطر الدبوس (الحد الأدنى) | Φ0.2 مم |
| المسافة بين المسامير (الحد الأدنى) | 2.5–3 مم |
| عرض الحلقة الحلقية (الحد الأدنى) | 0.4–0.7 مم |
| تفاوت السماكة | ±0.005–0.01 مم |
| تفاوت القطر | ±0.01 مم |
| مواصفات الرقاقة المطبقة | متوافق مع مقاسات 6 بوصات / 8 بوصات / 12 بوصة / متوافق مع مقاسات 6/8 بوصات / متوافق مع مقاسات 8/12 بوصة |
| ميزة الفتحة الجانبية | التصنيع أحادي الكتلة؛ الحد الأدنى لقطر الثقب 3 مم، والحد الأقصى للطول 170 مم |
المزايا التنافسية الأساسية للمنتج
1. دقة واستقرار فائقان
استواء ≤ 1 ميكرومتر، مما يضمن بقاء سطح الرقاقة داخل مستوى البؤرة البصرية
معامل المرونة العالي (410-450 جيجا باسكال) يقلل بشكل فعال من اهتزازات التشغيل الآلي والانحراف الميكانيكي
معامل التمدد الحراري مطابق لرقائق السيليكون؛ التشوه <0.3 ميكرومتر تحت تقلبات درجة الحرارة
2. أداء فائق في إدارة الحرارة
تتيح الموصلية الحرارية التي تصل إلى 120-200 واط/(متر·كلفن) تبديدًا سريعًا لحرارة العملية
يضمن تصميم التبريد بالهيليوم من الجهة الخلفية تحكمًا موحدًا في درجة حرارة الرقاقة
يحافظ على القوة الميكانيكية والاستقرار الأبعاد في بيئات ذات درجات حرارة عالية تتجاوز 1000 درجة مئوية
3. نظافة فائقة ومستوى تلوث منخفض
مادة سيراميكية عالية النقاء لا تحتوي على أيونات معدنية، مما يمنع تلوث الرقاقة
يقلل الهيكل المتلبد الكثيف من توليد الجسيمات، مما يفي بمتطلبات غرف التنظيف من الفئة 1
يمنع السطح المصقول بدقة خدش الجانب الخلفي للرقاقة
4. عمر خدمة طويل بشكل استثنائي
صلابة فيكرز من 20 إلى 25 جيجا باسكال؛ مقاومة للتآكل تفوق بكثير أكواب الشفط المعدنية
مقاوم للتآكل الناتج عن الأحماض/القلويات وقصف البلازما؛ مناسب للعمليات القاسية مثل الحفر والتنظيف
الحفاظ الممتاز على شكل السطح وفترات طويلة بين عمليات إعادة التكييف؛ يقلل من التكلفة الإجمالية للملكية بأكثر من 40%
5. موثوقية عالية وأمان
مقاومة قابلة للتعديل في نطاق 10⁶–10⁸ أوم·سم، مما يزيل بشكل فعال تراكم الشحنات الساكنة
توزيع متجانس لقوة الشفط، مما يمنع انحناء الرقاقة أو كسرها الناتج عن تركيز الإجهاد الموضعي
إحكام إغلاق موثوق به بالتفريغ، مما يضمن سلامة واستقرار الرقاقة أثناء المناولة والمعالجة.
تطبيقات المنتج
1. تصنيع رقائق أشباه الموصلات
يُستخدم على نطاق واسع في خطوات المعالجة الأساسية مثل الطباعة الضوئية، والحفر، والتلميع الكيميائي الميكانيكي، وترسيب الأغشية الرقيقة (CVD/PVD)، وتنظيف الرقائق، والقياس/الفحص. وهو مناسب بشكل خاص للمعالجة الدقيقة للرقائق الرقيقة، والرقائق الملتوية، وركائز أشباه الموصلات المركبة (GaAs، SiC، الياقوت).
2. التغليف المتقدم
يستخدم في تغليف الرقاقات (WLP) والتغليف ثلاثي الأبعاد والتغليف المروحي لعمليات مثل ربط الرقاقات ولحام إعادة التدفق والربط المؤقت، مما يضمن محاذاة عالية الدقة وتثبيتًا مستقرًا.
3. تصنيع شاشات العرض الكهروضوئية
تُستخدم لتثبيت الركائز الزجاجية بشكل آمن أثناء إنتاج لوحات LCD/OLED؛ يضمن سطحها المستوي الفائق وقوة الشفط المنتظمة الدقة في ترسيب الأغشية وتشكيلها.
4. الفحص الدقيق وعلم القياس
يستخدم في معدات القياس الدقيقة - مثل أنظمة الفحص البصري، وقياس سمك الفيلم، وقياس OCD، وقياس التضاريس، والكشف عن العيوب - لضمان تحديد المواقع بدقة عالية لقطع العمل التي يتم قياسها.
5. قطاعات التكنولوجيا الناشئة
مع تقدم التقنيات الناشئة مثل الحوسبة الكمومية، وأنظمة MEMS (الأنظمة الكهروميكانيكية الدقيقة)، والفوتونيات المتقدمة، أصبحت مقابض كربيد السيليكون الفراغية حلولاً لا غنى عنها للتعامل الدقيق في هذه المجالات المتطورة، وذلك بفضل خصائصها فائقة النظافة، والمستقرة حرارياً، والدقيقة ميكانيكياً.
إمكانيات التخصيص
نقدم خدمات تصميم وتصنيع شاملة ومخصصة مصممة خصيصًا لتلبية متطلبات العملاء المحددة:
يتم تصنيع جميع المنتجات وتنظيفها وتعبئتها في بيئات غرف نظيفة من الفئة 10 (ISO 4) لضمان التسليم بدون أي تلوث بالجسيمات.
ورشة عملنا
ورشة عمل CNC |
غرفة الاختبار |
ورشة تجليخ الأسطح |
ورشة التلبيد |
ورشة طحن دائرية |
ورشة ماكينات قولبة الحقن |
لماذا تختارنا؟
1. البحث والتطوير المخصص، بدلاً من تكييف المنتج القياسي
2. التحكم العميق في علم المواد: اختيار المواد بناءً على الاحتياجات، وتحسين البنية المجهرية، وتناسق الدفعات
3. قدرة التصنيع الدقيق: يمكن أن تصل درجة التسطيح إلى 0.001 مم، والتوازي إلى 0.002 مم، والخشونة Ra إلى 0.1 ميكرومتر.
التعليمات
س1: ما هي المنتجات التي تقدمها شركتكم؟
نحن متخصصون في السيراميك عالي الأداء مثل الألومينا ونيتريد السيليكون، ونوفر مواد عازلة ومكونات هيكلية وأجزاء مقاومة للتآكل وحلولاً مخصصة.
س2: هل يمكنك تخصيص الأجزاء غير القياسية؟
نعم. نحن ندعم المعالجة بناءً على الرسومات المقدمة والتطوير التقني التعاوني، ونقدم خدمة عملية كاملة من التصميم إلى الإنتاج الضخم.
س3: ماذا عن الدقة ووقت التسليم؟
التفاوت القياسي ±0.05 مم، درجة الدقة ±0.01 مم؛ العينات من 7 إلى 15 يومًا، الطلبات بالجملة من 20 إلى 30 يومًا.
س4: ما هي مجالات التطبيق الرئيسية؟
صناعات الطاقة والإلكترونيات والآلات والكيماويات والفضاء.
س5: ما هي إجراءات ضمان الجودة؟
فحص الجودة الشامل للعملية، وتقديم تقارير المواد وبيانات اختبار الأداء، ودعم شهادات واختبارات الجهات الخارجية.
س6: هل تقدمون الدعم الفني؟
نقدم دعماً احترافياً يشمل استشارات اختيار المواد، وتحسين التصميم، وتحليل الأعطال.
