ملكنا مقاومات سيراميك الألومينا عالية النقاء صُممت هذه المنتجات خصيصًا لتلبية متطلبات التطبيقات الصناعية والإلكترونية الصعبة. تتميز بمقاومة فائقة لدرجات الحرارة العالية (تصل إلى 1700 درجة مئوية)، وعزل كهربائي ممتاز، وقوة ميكانيكية فائقة، ومقاومة ممتازة للتآكل، مما يجعلها شائعة الاستخدام في إلكترونيات الطاقة، والفضاء، ومركبات الطاقة الجديدة، وأشباه الموصلات، ومعدات الأفران ذات درجات الحرارة العالية. سواء كنتم بحاجة إلى مكونات إلكترونية عامة أو مقاومات متخصصة للبيئات القاسية، فإننا نقدم لكم حلًا متكاملًا يشمل اختيار المواد والتصميم الهيكلي والتصنيع الدقيق، مما يساعد منتجاتكم على تحقيق كثافة طاقة أعلى، وعمر أطول، وأداء كهربائي أكثر استقرارًا.

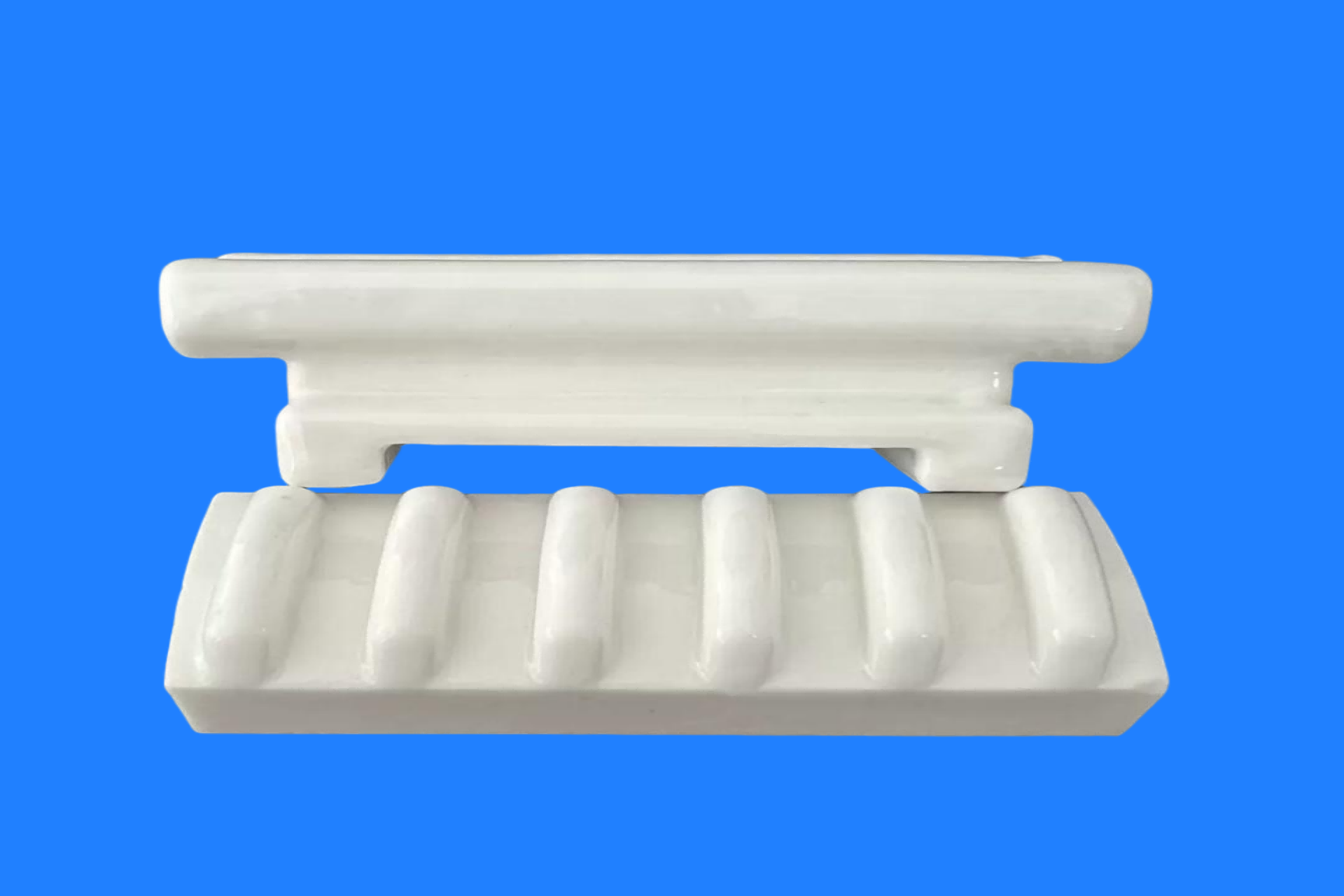

مصنع متخصص في تصنيع شرائط مقاومة سيراميك الألومينا عالية النقاء حسب الطلب
وصف المنتج
مقاومات سيراميك الألومينا تُصنع هذه المواد من سيراميك الألومينا عالي النقاء (Al₂O₃) كمادة أساسية، وذلك من خلال الضغط المتساوي، والتلبيد بدرجة حرارة عالية، والتصنيع الدقيق. وباعتبارها المادة الحاملة الأساسية للمقاومات، فإنها توفر إطارًا سيراميكيًا عالي العزل، ومقاومًا لدرجات الحرارة العالية، ودقيق الأبعاد، وذلك للمقاومات السلكية، ومقاومات الأغشية المعدنية، ومقاومات أغشية الكربون، ومقاومات الأغشية السميكة. كما تُعد مادةً أساسيةً لضمان استقرار أداء المقاومة وعمرها الافتراضي. وبحسب درجة النقاء، تتوفر هذه المواد بمواصفات متنوعة مثل 95%، و96%، و99%، و99.5%، و99.8%، و99.9% لتلبية احتياجات تصنيع المقاومات ذات الدقة والطاقة والمتطلبات البيئية المختلفة.
الميزات الأساسية للمنتج
| سمات | وصف تفصيلي |
| عزل فائق العلو | المقاومة الحجمية ≥10¹⁴ Ω·cm، وقوة العزل الكهربائي ≥15 kV/mm، مما يضمن عدم انهيار شريط المقاومة أو تسربه تحت الجهد العالي. |
| مقاومة ممتازة للحرارة | يمكن أن تصل درجة حرارة التشغيل على المدى الطويل إلى 1600 درجة مئوية ~ 1700 درجة مئوية، ولا يتدهور أداء العزل عند درجات الحرارة العالية، مما يدل على استقرار حراري ممتاز. |
| صلابة عالية للغاية | بفضل صلابة موس التي تبلغ 9 وصلابة فيكرز التي تبلغ 1600 إلى 2000 HV، فإنه لا يتلف بسهولة أثناء اللف، مما يضمن دقة قيمة المقاومة. |
| أبعاد دقيقة | تضمن عملية التصنيع الدقيقة باستخدام الماس تفاوتًا في القطر بمقدار ±0.02 مم واستقامة ≤0.1 مم/م، مما يضمن توحيد اللف. |
| خامل كيميائياً | مقاوم للتآكل الحمضي والقلوي، بدون ترسب أيونات معدنية، وبالتالي تجنب تلوث طبقة الفيلم المقاوم أو الانحراف في الخصائص الكهربائية. |
| تمدد حراري منخفض | معامل التمدد الحراري هو 6.5 ~ 7.8 × 10⁻⁶ / درجة مئوية، والأبعاد مستقرة مع تغيرات درجة الحرارة، ويمكن التحكم في معامل درجة حرارة المقاومة (TCR). |
| جودة سطح ممتازة | إن خشونة السطح Ra≤0.4μm والطلاء الأملس يسهلان الالتصاق المنتظم للفيلم المقاوم ويقللان الضوضاء. |
المعايير الفنية الرئيسية
| عناصر المعلمات | 95% Al₂O₃ | 96% Al₂O₃ | 99% Al₂O₃ | 99.5% Al₂O₃ | 99.8% Al₂O₃ |
| كثافة | 3.65 جم/سم³ | 3.72 جم/سم³ | 3.85 جم/سم³ | 3.90 جم/سم³ | 3.95 جم/سم³ |
| لون | أبيض | أبيض | أبيض عاجي | أبيض عاجي | أبيض عاجي |
| قوة الانحناء | 280 ميجا باسكال | 300 ميجا باسكال | 330 ميجا باسكال | 350 ميجا باسكال | 380 ميجا باسكال |
| قوة الضغط | 2000 ميجا باسكال | 2200 ميجا باسكال | 2500 ميجا باسكال | 2600 ميجا باسكال | 3000 ميجا باسكال |
| صلابة فيكرز | 1400 HV | 1500 HV | 1600 HV | 1800 HV | 2000 HV |
| قوة العزل الكهربائي | 12 كيلو فولت/مم | 13 كيلو فولت/مم | 15 كيلو فولت/مم | 16 كيلو فولت/مم | 18 كيلو فولت/مم |
| المقاومة الحجمية (25 درجة مئوية) | >10¹⁴ أوم·سم | >10¹⁴ أوم·سم | >10¹⁴ أوم·سم | >10¹⁵ أوم·سم | >10¹⁵ أوم·سم |
| ثابت العزل الكهربائي (1 ميجاهرتز) | 9.0 | 9.2 | 9.5 | 9.8 | 10.0 |
| فقد العزل الكهربائي (1 ميجاهرتز) | 0.0003 | 0.0002 | 0.0002 | 0.0001 | <5×10⁻⁵ |
| الموصلية الحرارية (20 درجة مئوية) | 20 واط/(م·ك) | 25 واط/(م·ك) | 28 واط/(م·ك) | 30 واط/(م·ك) | 35 واط/(م·ك) |
| معامل التمدد الحراري | 7.5×10⁻⁶/°C | 7.2×10⁻⁶/°C | 7.0×10⁻⁶/°C | 7.0×10⁻⁶/°C | 6.8×10⁻⁶/°C |
| درجة حرارة التشغيل على المدى الطويل | 1400 درجة مئوية | 1500 درجة مئوية | 1600 درجة مئوية | 1650 درجة مئوية | 1700 درجة مئوية |
| المسامية | <0.5% | <0.3% | <0.1% | <0.05% | <0.02% |
هيكل المنتج وأنواعه
اعتمادًا على عملية تصنيع المقاوم، يمكن توفير شرائح مقاومة من السيراميك الألومينا عالي النقاء بأشكال هيكلية مختلفة:
| يكتب | السمات الهيكلية | أنواع المقاومات المناسبة |
| شريط مقاومة أملس | سطح أملس، بدون أخاديد أو ثقوب، شكل أسطواني | المقاومات السلكية الملفوفة، والمقاومات ذات الأغشية المعدنية، والمقاومات ذات الأغشية الكربونية |
| قضيب مقاومة مشقوق | يحتوي السطح على أخاديد حلزونية أو أخاديد مستقيمة | تزيد المقاومات السلكية عالية الطاقة من مساحة تبديد الحرارة والتصاق الأسلاك. |
| شريط مقاومة مثقب | الوجه النهائي أو الجانب المزود بفتحة الرصاص/فتحة تحديد الموضع | تسهل مقاومة التوصيل المحوري تركيب غطاء النهاية وتثبيت الأسلاك. |
| قضيب مقاومة متدرج | هيكل ذو درجات أو قطر متناقص عند كلا الطرفين | تسهل المقاومات المصبوبة وضع الغطاء النهائي والتغليف العازل |
| شرائط مقاومة ذات شكل غير منتظم | هياكل مربعة أو مسطحة أو مجنحة | مقاومات مُغلّفة خصيصًا، ومقاومات مُدمجة في وحدة الطاقة |
| شريط مقاوم مزجج | معالجة التزجيج السطحي | مقاومات للبيئات ذات الرطوبة العالية، مما يعزز مقاومة الرطوبة وموثوقية العزل |
سيناريوهات التطبيق النموذجية
1. في مجال المكونات الإلكترونية:
المقاومات السلكية الملفوفة: تستخدم كهيكل لف لأسلاك المقاومة (سبائك النيكل والكروم، والكونستانتان، وما إلى ذلك)، في مقاومات الطاقة الدقيقة، ومقاومات الكبح، ومقاومات التحويلة.
المقاومات ذات الأغشية المعدنية/الكربونية: تستخدم كركيزة خزفية لترسيب الأغشية، في المقاومات الثابتة للأغراض العامة والدقيقة.
المقاومات ذات الأغشية السميكة: تستخدم كمواد أساسية لدوائر الأغشية السميكة، وفي الدوائر المتكاملة الهجينة وأجهزة الاستشعار.
المقاومات عالية الجهد: تستخدم في مقسمات الجهد العالي، ومقاومات التسريب، ومعدات الأشعة السينية، ومصادر طاقة الليزر.
2. تطبيقات الطاقة والتطبيقات الصناعية
وحدات مقاومة الكبح: مقاومات كبح تستهلك الطاقة في محولات التردد، ومحركات المؤازرة، وأنظمة المصاعد
أجهزة إلكترونيات الطاقة: مقاومات معادلة/تفريغ الجهد في وحدات IGBT ووحدات الثايرستور
ماكينات اللحام ووحدات الإمداد بالطاقة غير المنقطعة (UPS): مقاومات تحديد التيار عالية الطاقة ومقاومات الشحن
النقل بالسكك الحديدية: مقاومات كبح نظام الجر ومقاومات الشحن المسبق
3. الأدوات الدقيقة والمجالات المتخصصة
أدوات قياس دقيقة: عناصر مقاومة عالية الاستقرار في المقاومات القياسية، والمحولات، ودوائر الجسر.
المعدات الطبية: مقاومات تحديد التيار ذات الجهد العالي في أجهزة الأشعة السينية، وأجهزة التصوير المقطعي المحوسب، وأجهزة التصوير بالرنين المغناطيسي
صناعة الطيران والفضاء: نوى مقاومة عالية الموثوقية ومقاومة للبيئات القاسية
معدات الاتصالات: المقاومات غير الحثية ومقاومات المطابقة في الدوائر عالية التردد
عملية التصنيع وضمان الجودة
1. عملية التصنيع
مسحوق ألومينا عالي النقاء ← ضغط متساوي (كثافة موحدة) ← تلبيد بدرجة حرارة عالية (1650-1800 درجة مئوية) ← طحن أسطواني خارجي بالماس ← تشطيب طحن بدون مركز ← تشكيل/تخديد/حفر الوجه النهائي ← فحص جودة السطح ← فحص الأبعاد ← التنظيف والتجفيف ← التعبئة والتغليف بالتفريغ ← الشحن
2. مراقبة الجودة
مراقبة المواد الخام: يتم اختيار مسحوق الألومينا فائق النعومة عالي النقاء، مع تحكم صارم في محتوى الشوائب وإمكانية تتبع الدفعات.
اختبار الكثافة: اختبار بنسبة 100% للمسامية وامتصاص الماء لضمان عدم وجود عيوب داخلية.
الفحص البُعدي: قياس القطر عبر الإنترنت باستخدام مقياس قطر ليزري وقياس الأبعاد الرئيسية بواسطة آلة قياس الإحداثيات (CMM).
فحص أخذ عينات الأداء الكهربائي: اختبار أخذ العينات لقوة العزل الكهربائي، والمقاومة الحجمية، وزاوية فقد العزل الكهربائي.
فحص المظهر: لا توجد تشققات، ولا تكسر، ولا تغير في اللون، والطلاء موحد.
تغليف نظيف: تم تنظيفه في ورشة عمل خالية من الغبار، وتغليف محكم الإغلاق بتفريغ الهواء لمنع الرطوبة والتلوث.
خدمات مخصصة
نقدم حلولاً شاملة ومخصصة:
| مشاريع مخصصة | يوضح |
| درجة النقاء | 95% / 96% / 99% / 99.5% / 99.8% / 99.9% / 99.96% (اختياري) |
| مواصفات القطر | قطر من 1.0 مم إلى 25.0 مم، بتفاوت ±0.02 مم إلى ±0.1 مم |
| مواصفات الطول | من 3 مم إلى 300 مم، ويمكن قصها حسب الحاجة |
| الشكل الهيكلي | تتوفر جميع أنواع الأسطح، بما في ذلك الأسطح الملساء، والأسطح المحززة، والأسطح المثقبة، والأسطح المتدرجة، والأشكال غير المنتظمة، للتخصيص. |
| معالجة السطح | الحالة المتلبدة، الحالة المطحونة، الحالة المصقولة، معالجة التزجيج |
| متطلبات خاصة | سطح نهائي معدني (طريقة الموليبدينوم والمنغنيز)، تجميع مسبق للغطاء النهائي، وسم بالليزر، تغليف نظيف |
توصيات الاختيار
| سيناريوهات التطبيق | نقاء مُوصى به | الدقة الموصى بها | الاعتبارات الرئيسية |
| مقاومات سلكية للأغراض العامة (للأجهزة المنزلية والإضاءة) | 95% ~ 96% | طبيعي | فعالية التكلفة، والعزل، والقوة الميكانيكية |
| مقاومات الأغشية المعدنية الدقيقة (للأجهزة) | 99% ~ 99.5% | دقة | فقدان عازل منخفض، ودقة أبعاد، وجودة سطح عالية |
| مقاومة كبح عالية الطاقة (محول تردد صناعي) | 96% ~ 99% | دقة | مقاومة عالية لدرجات الحرارة، مقاومة للصدمات الحرارية، قوة ميكانيكية |
| المقاومات عالية الجهد (الأشعة السينية الطبية، الأنظمة الكهربائية) | 99.5% ~ 99.8% | دقة فائقة | قوة العزل الكهربائي، موثوقية العزل |
| مقاومات عالية الموثوقية لتطبيقات الفضاء الجوي/العسكرية | 99.8% ~ 99.9% | دقة فائقة | مؤشرات الأداء الكاملة، اتساق الدفعات |
| لوحات الدوائر ذات الأغشية السميكة / تطبيقات الترددات العالية | 99.5% ~ 99.9% | دقة | فقد عازل منخفض، موصلية حرارية عالية، وسطح أملس |
