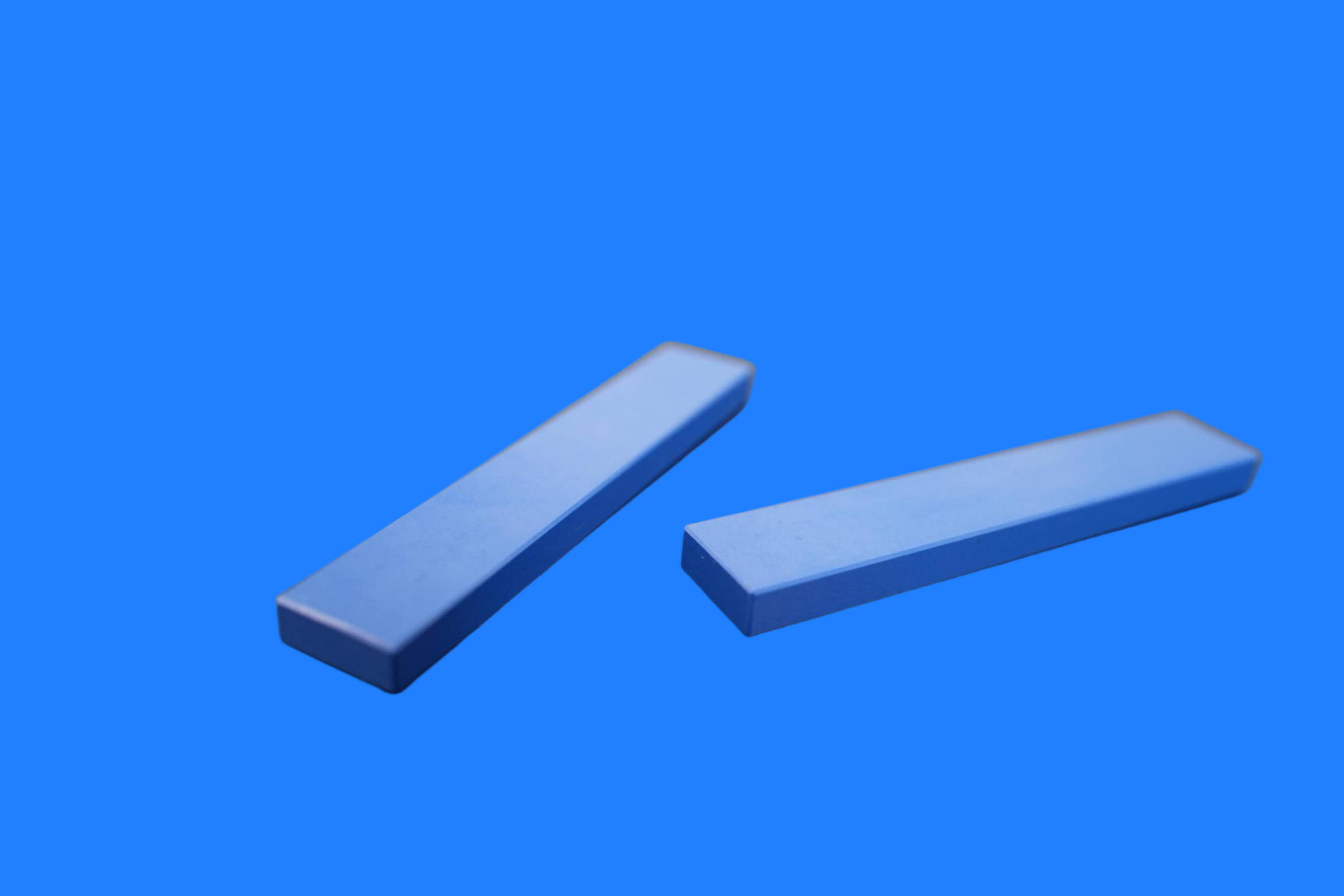

قضيب شريط الزركونيا الأزرق يُعدّ هذا مثالًا نموذجيًا لاستخدام السيراميك الصناعي في التطبيقات الدقيقة المقاومة للتآكل. وبفضل صلابته العالية، واحتكاكه المنخفض، ومقاومته للتآكل، ودقته العالية، يُستخدم على نطاق واسع في صناعات مثل الطباعة والنسيج والأغذية وأشباه الموصلات. ويمكن استخدامه كشفرات توزيع الحبر في المطابع، أو كشرائط توجيه مقاومة للتآكل في معدات النسيج، أو كقضبان توجيه في الآلات الدقيقة، ليحلّ محلّ الأجزاء المعدنية/البلاستيكية التقليدية تمامًا، ويُحسّن بشكل ملحوظ عمر المعدات ودقة الإنتاج.
قضيب شريطي من السيراميك الأزرق
وصف المنتج
قضيب شريطي من السيراميك الأزرق هي عبارة عن قطاعات سيراميكية هيكلية عالية الأداء مصنوعة من زركونيا رباعية الأضلاع عالية النقاء مثبتة بالإيتريوم (3Y-TZP) كمادة أساسية، وملونة بتقنية سبينل الكوبالت والألومنيوم. لا يقتصر هذا المنتج على وراثة الخصائص الميكانيكية الفائقة لسيراميك الزركونيا ("الفولاذ السيراميكي")، بل يحقق أيضًا تكاملًا مثاليًا بين الأداء والعلامة التجارية بفضل لونه الأزرق الكوبالتي الفريد، مما يجعله خيارًا مثاليًا للآلات الدقيقة، والأجهزة البصرية، والمعدات الإلكترونية، والمكونات الهيكلية الزخرفية الراقية. كحل مخصص للمكونات الهيكلية الطويلة، يستخدم هذا المنتج عملية تحكم كاملة من الضغط المتساوي البارد، والتلبيد بدرجة حرارة عالية، والتصنيع الدقيق باستخدام الحاسوب (CNC) لضمان الاستقامة والتوازي والدقة الأبعادية على مستوى الميكرون، مما يلبي المتطلبات الشاملة للمعدات المتطورة من حيث القوة العالية، ومقاومة التآكل، والاستقرار الحراري، وسهولة التعرف على المكونات الهيكلية.
مواصفات المنتج
1. الطول: 20-300 مم (قابل للتخصيص)
2. العرض: 5-50 مم (قابل للتخصيص)
3. السماكة: 2-20 مم (قابلة للتخصيص)
4. التفاوت المسموح به: ±0.01-0.05 مم
5. خشونة السطح: Ra≤0.2μm؛
6. يمكن تشكيل الشطف والتخديد والثقوب حسب الطلب.
درجة المادة
| درجة | محتوى الزركونيا | مثبت | كثافة | قوة الانحناء | السيناريوهات القابلة للتطبيق |
| 3Y-TZP بورسلين أزرق | 94% | 3% Y₂O₃ | 6.0 جم/سم³ | 900 ميجا باسكال | المكونات الهيكلية العامة والأجزاء الميكانيكية |
| خزف أزرق عالي المتانة | 94% | 3% Y₂O₃ + عامل تقوية | 6.0 جم/سم³ | 1200 ميجا باسكال | سيناريوهات ذات تأثير كبير وحمل عالٍ |
| 5Y-FS بورسلين أزرق | 90% | 5% Y₂O₃ | 5.9 جم/سم³ | 800 ميجا باسكال | بيئات ذات درجات حرارة عالية وسيناريوهات الصدمات الحرارية المتكررة |
مؤشرات الأداء الرئيسية
1. الخصائص الميكانيكية (أفضل من الزركونيا البيضاء التقليدية)
(1) صلابة فيكرز: 1220 HV (أعلى من الزركونيا البيضاء 1175 HV، والزركونيا السوداء 1100 HV)
(2) قوة الانحناء: 900-1200 ميجا باسكال (القوة الطولية للعناصر الهيكلية الطويلة)
(3) مقاومة الكسر: 8-9 ميجا باسكال متر¹/² (مقاومة انتشار الشقوق)
(4) قوة الضغط: ≥2000 ميجا باسكال
(5) معامل المرونة: 220 جيجا باسكال (أعلى من الزركونيا البيضاء 200 جيجا باسكال، مع صلابة فائقة)
2. الخصائص الحرارية
(1) معامل التمدد الحراري: 10.0 × 10⁻⁶/°C (قريب من الفولاذ، مما يسهل التزاوج مع الأجزاء المعدنية)
(2) الموصلية الحرارية: 2.0-2.5 واط/(م·ك) (موصلية حرارية منخفضة، استقرار حراري ممتاز)
(3) مقاومة الصدمات الحرارية: ΔT > 500 درجة مئوية (لا يحدث تشقق تحت التسخين والتبريد السريع)
(4) درجة حرارة التشغيل على المدى الطويل: 800-1000 درجة مئوية
3. الخصائص الفيزيائية والكيميائية
(1) الكثافة: 6.0 جم/سم³ (توفر كتلة وقصور ذاتي مستقرين)
(2) خشونة السطح: Ra ≤0.02 ميكرومتر (يمكن الحصول على سطح لامع كالمرآة بعد الطحن الدقيق)
(3) المقاومة الكيميائية: مقاومة للأحماض القوية (الأس الهيدروجيني 0-14)، والمذيبات العضوية، والأجواء المؤكسدة/المختزلة
(4) التوافق الحيوي: يتوافق مع معايير ISO 10993؛ التطبيقات الطبية اختيارية.
مزايا المنتج
لماذا تختار شرائط الزركونيا الزرقاء؟
1. القيمة المزدوجة للوظيفة والجماليات
بخلاف الزركونيا البيضاء أو السوداء التقليدية، فإن اللون الأزرق الكوبالتي يمنح المنتج ما يلي:
التعرف البصري: يسهل التعرف على العناصر وتحديد مواقعها بواسطة أنظمة الفحص البصري في خطوط الإنتاج الآلية
تمييز العلامة التجارية: مظهر مميز للمعدات الراقية، مما يعزز القيمة المضافة للمنتج
مؤشر الحالة: توفر تغيرات اللون مؤشراً واضحاً على التآكل (يشير تلاشي اللون الأزرق إلى الصيانة).
2. الاستقرار الهيكلي – مُحسَّن للظروف طويلة الأمد
لمعالجة مخاطر الالتواء والتشوه والكسر في الهياكل الشريطية الطويلة، يستخدم هذا المنتج ما يلي:
الضغط المتساوي: يزيل الضغط المنتظم الذي يتراوح بين 200 و250 ميجا باسكال تركيز الإجهاد الداخلي
منحنى التلبيد الأمثل: تسخين متدرج من 1450 إلى 1550 درجة مئوية، مع تثبيت درجة الحرارة لمدة تتراوح بين ساعتين و8 ساعات، للتحكم في حجم الحبيبات. <0.5 ميكرومتر للحصول على حبيبات كثيفة ومتجانسة
تقويم دقيق باستخدام التحكم الرقمي الحاسوبي: استقامة بعد التشغيل الآلي ≤0.005 مم/م، مما يفي بمتطلبات الموجهات الدقيقة، ومسطرة تحديد المواقع، وما إلى ذلك.
3. مقاومة للتآكل والصدأ - مما يضمن عمر خدمة طويل
تبلغ مقاومة التآكل 10 أضعاف مقاومة الفولاذ المقوى؛ ويمكن أن يصل عمر الخدمة في ظل ظروف الاحتكاك الانزلاقي إلى 5-8 أضعاف عمر الأجزاء المعدنية.
لا تقل صلابة السطح إلا عن صلابة الماس؛ ولا يوجد تآكل لاصق، وهو مناسب لبيئات الغرف النظيفة.
4. عازل وغير مغناطيسي - الخيار الأول للأجهزة الدقيقة
مقاومة حجمية > 10¹⁴ أوم·سم، مناسبة لهياكل العزل ذات الجهد العالي.
غير مغناطيسي تمامًا، ولا يتداخل مع أدوات القياس الدقيقة وأنظمة الرفع المغناطيسي.
طلب
| التطبيقات | الدور الأساسي |
| 1. الآلات الدقيقة والأتمتة | (1) قضبان التوجيه الخزفية: قضبان توجيه غير مغناطيسية ومقاومة للتآكل للمحركات الخطية والمنزلقات الدقيقة. (2) تحديد موضع المساطر والمقاييس: مراجع تحديد الموضع الدقيق لآلات القياس ثلاثية الأبعاد وآلات الطباعة الحجرية (3) شريط الدعم الهيكلي: إطار خفيف الوزن وعالي القوة داخل معدات أشباه الموصلات |
| 2. البصريات والإلكترونيات الضوئية | (1) ركيزة الألياف البصرية ذات الأخدود على شكل حرف V: تحديد دقيق لمصفوفات الألياف البصرية في أجهزة الاتصالات البصرية (أزرق للمحاذاة البصرية). (2) شريط العزل الحراري بالليزر: الموصلية الحرارية المنخفضة تحمي المكونات البصرية؛ السطح الأزرق يقلل من انعكاس الضوء الشارد. (3)شفرة الشق في جهاز قياس الطيف: الصلابة العالية تحافظ على حافة قطع حادة، ومقاومة التآكل تضمن دقة طويلة الأمد. |
| 3. تصنيع الإلكترونيات وأشباه الموصلات | (1) دليل بطاقة المجس: تحديد موضع المجس بدقة في معدات اختبار الرقائق (2) واقي حراري لآلة ربط الأسلاك: يحمي عملية ربط الأسلاك الذهبية؛ اللون الأزرق يسهل مراقبة حالة الربط. (3) شريط عازل للظرف الكهروستاتيكي: دعامة عازلة في معدات الحفر بالبلازما |
| 4. العلوم الطبية وعلوم الحياة | (1) أدلة الأدوات الجراحية: مكونات انزلاقية دقيقة للمناظير والروبوتات الجراحية. (2) قنوات تدفق الأجهزة التحليلية: قنوات سوائل مقاومة للتآكل لأجهزة قياس الطيف الكتلي وأجهزة الكروماتوغرافيا (3) نموذج تجريبي للزرع: نموذج 1:1 للتخطيط قبل الجراحة لزرعات العظام (أزرق لسهولة التمييز بين اليسار/اليمين/النموذج). |
| 5. سلع الديكور والسلع الاستهلاكية الراقية | (1) مكونات هيكلية للسلع الفاخرة: إطار علبة الساعة الذكية، ومقبض سكين عالي الجودة (2) شرائط تزيين السيارات: قطع زخرفية خفيفة الوزن ومقاومة للتآكل لداخلية السيارات الكهربائية (3) أدوات القياس الدقيقة: مساطر وفرجار سيراميك (أسطح قياس لا تصدأ أبدًا وخالية من التداخل المغناطيسي).
|
تكنولوجيا التصنيع الدقيق ومراقبة الجودة
1. عملية التصنيع: مسحوق زركونيا أزرق عالي النقاء (نانوي، تلوين بالترسيب المشترك للكوبالت والألومنيوم) ← ضغط متساوي بارد (200-250 ميجا باسكال، لضمان كثافة شريط موحدة) ← تلبيد بدرجة حرارة عالية (1450-1550 درجة مئوية، تلبيد الحالة الصلبة + تثبيت اللون الأزرق) ← تشغيل دقيق باستخدام الحاسوب (تشغيل خماسي المحاور بأدوات ماسية، ±0.005 مم) ← طحن دقيق (طحن سطحي + طحن بدون مركز، Ra≤0.02 ميكرومتر) ← وسم بالليزر (اختياري) ← تغليف نظيف
2. ضوابط العمليات الرئيسية
(1) التحكم في توحيد اللون: يتم تلوين المسحوق مسبقًا باستخدام طريقة الترسيب الكيميائي المشترك لتجنب اختلافات اللون الناتجة عن الخلط غير المتساوي.
(2) التلبيد المضاد للتشوه: عملية حرق مدفونة طويلة الأمد، يتم التحكم في معدل التسخين 5-10 درجة مئوية / دقيقة لمنع الزحف عند درجات الحرارة العالية.
(3) استراتيجية التشغيل الدقيق: بالنسبة لهشاشة السيراميك، يتم اعتماد عملية "عمق قطع صغير، سرعة عالية، تبريد دائري" لتجنب تكسر الحواف والتشققات الدقيقة.
معايير الاختبار
| اختبار العناصر | مؤشرات الدقة | أساليب الكشف |
| استقامة | ≤0.005 مم/م | مقياس التداخل الليزري |
| التسطيح | ≤0.005 مم | آلة قياس الإحداثيات (CMM) |
| التوازي | ≤0.005 مم | آلة قياس الإحداثيات (CMM) |
| خشونة السطح | Ra ≤ 0.02 ميكرومتر | مقياس التداخل الضوئي الأبيض |
| التفاوتات الأبعادية | ±0.005 مم | آلة قياس الإحداثيات (CMM) |
| تناسق اللون | ΔE≤1.0 | مطياف ضوئي |
خدمات المواصفات والتخصيص
1. المواصفات القياسية
الطول: من 10 مم إلى 500 مم (يمكن وصل الأطوال الأطول)
المقطع العرضي: مربع (1×1 مم - 50×50 مم)، دائري (قطر 1-50 مم)
التفاوت المسموح به: قياسي ±0.01 مم، دقيق ±0.005 مم
السطح: متلبد (Ra 0.4 ميكرومتر)، مطحون بدقة (Ra 0.05 ميكرومتر)، مصقول (Ra 0.02 ميكرومتر)
2. إمكانيات التخصيص
المقاطع العرضية غير المنتظمة: على شكل حرف T، على شكل حرف L، على شكل حرف I، الهياكل المشقوقة/المثقوبة
الهياكل الوظيفية: أسطح ملولبة (M1-M20)، متدرجة، مشطوفة، منحنية
التجميعات: تطعيم بأجزاء معدنية، ربط لاصق، وصلة مثبتة بمسامير
ألوان مخصصة: أزرق سماوي، أزرق كوبالت، أزرق داكن، ودرجات أخرى متوفرة
مقارنة المواد مع المنافسين
| مؤشرات الأداء | شرائح أكسيد الزركونيوم الأزرق | شريط أكسيد الزركونيوم الأبيض | شرائح الألومينا | شريط من الفولاذ المقاوم للصدأ |
| صلابة | 1220 HV | 1175 HV | 1800 HV | 200 HV |
| صلابة | 8-9 ميجا باسكال متر مربع | 8-9 ميجا باسكال متر مربع | 4.5 ميجا باسكال متر مربع | 50+ ميجا باسكال متر مربع |
| ثبات اللون | لا يبهت أبداً | ألوان حقيقية | ألوان حقيقية | يتأكسد ويتغير لونه بسهولة |
| تمييز | عالي (أزرق) | قليل | قليل | قليل |
| مقاومة التآكل | ممتاز | ممتاز | ممتاز | ليس جيدا |
| العزل | ممتاز | ممتاز | ممتاز | سيء |
| مغناطيسي | No | No | No | نعم |
| دقة التشغيل الآلي | ±0.005 مم | ±0.005 مم | ±0.01 مم | ±0.01 مم |
| سعر | متوسط وعالي | وسط | قليل | قليل |
دليل الاختيار
| سيناريوهات التطبيق | المواصفات الموصى بها | الاعتبارات الرئيسية |
| سكة توجيه دقيقة | 3Y-TZP، حالة مصقولة | استقامة ≤ 0.005 مم، معامل احتكاك منخفض |
| تحديد المواقع البصرية | 3Y-TZP، مصقول كمرآة | Ra≤0.02μm، اللون الأزرق يسهل المحاذاة البصرية. |
| عزل حراري عالي الحرارة | 5Y-TZP، الحالة المتلبدة | استقرار الصدمة الحرارية، استقرار الطور المكعب |
| الغرسات الطبية | 3Y-TZP عالي النقاء | معتمد للتوافق الحيوي، قابل للتعقيم |
| عزل الجهد العالي | 3Y-TZP، مطحون ناعماً | قوة عازلة، لا يوجد خطر انهيار |
| هيكل زخرفي | 3Y-TZP، تلميع + شطب | لون موحد، لا توجد عيوب في المظهر |
خدمة الدعم الفني
1. النماذج الأولية السريعة: يتم تسليم العينات خلال 7-10 أيام، مع إمكانية التخصيص بناءً على الرسومات أو العينات المقدمة.
2. التسليم بالجملة: طاقة إنتاجية شهرية تصل إلى عشرات الآلاف من الوحدات، مع دعم التوريد في الوقت المناسب.
3. الدعم الفني: اختيار المواد، التصميم الهيكلي، تحليل الأعطال
4. إمكانية تتبع الجودة: يتم توفير تقارير المواد وتقارير الاختبار وسجلات منحنى التلبيد لكل دفعة.
