مستشعر سيراميك بيزو هي عناصر استشعار عالية الدقة تعتمد على التأثير الكهروإجهادي. تستخدم هذه العناصر خصائص مواد خزفية محددة (مثل سلسلة زركونات تيتانات الرصاص PZT) لتوليد إشارات كهربائية عند تعرضها للإجهاد الميكانيكي، مما يتيح قياس وتحويل الكميات الفيزيائية بدقة، مثل الضغط والاهتزاز والتسارع.

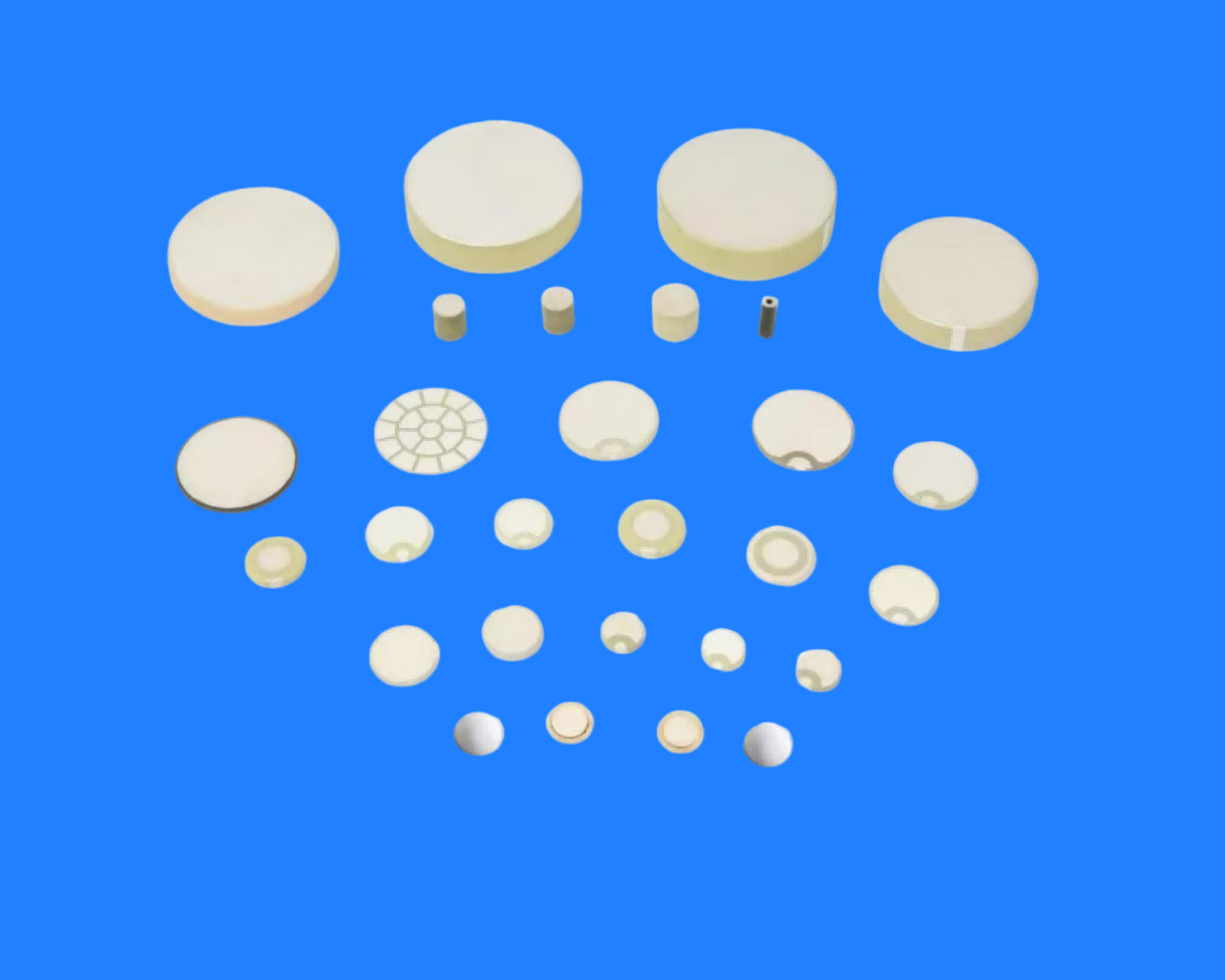

مستشعر سيراميكي كهرضغطية ذو خصائص ميكانيكية ممتازة للمعدات الصناعية
وصف المنتج
مستشعر سيراميكي تستخدم هذه التقنية سيراميك PZT كمادة أساسية، معتمدةً على التأثير الكهروإجهادي لتحقيق تحويل ثنائي الاتجاه بين الطاقة الميكانيكية والكهربائية. وبفضل مزاياها، كالحساسية العالية والاستجابة السريعة ومقاومة ظروف التشغيل القاسية، تُستخدم على نطاق واسع في تطبيقات الكشف عن الاهتزازات والضغط والصدمات في مجالات الأتمتة الصناعية، وإلكترونيات السيارات، والمعدات الطبية، والفضاء. وتُظهر تركيبات السيراميك الكهروإجهادي المختلفة (مثل PZT-4/5H/8) اختلافاتٍ ملحوظة في الأداء. فالسيراميك الصلب مناسب للتطبيقات التي تتطلب طاقة عالية وثباتًا عاليًا، بينما يركز السيراميك اللين على الكشف عالي الحساسية. أما السيراميك عالي الطاقة فهو مناسب لتطبيقات الصدمات القوية/الموجات فوق الصوتية عالية الطاقة. ويمكن لأشكالها الهيكلية المُخصصة (أقراص، أنابيب، حلقات، إلخ) وحلول التغليف الخاصة بها أن تلبي متطلبات التركيب والتشغيل لمختلف الصناعات، مما يجعلها أحد المكونات الأساسية في مجال الاستشعار الصناعي.
مبدأ العمل الأساسي
مستشعرات السيراميك الكهروإجهادية تعتمد هذه التقنية على التأثير الكهروإجهادي المباشر: فعند تطبيق قوة ميكانيكية خارجية (ضغط، اهتزاز، أو تسارع) على عنصر السيراميك الكهروإجهادي، يحدث استقطاب داخل المادة، وتتشكل شحنة تتناسب مع القوة الخارجية على سطح البلورة. يقوم مضخم الشحنة ذو المقاومة العالية أو مضخم الجهد بتحويل إشارة الشحنة الضعيفة إلى إشارة جهد قياسية، مما يحقق تحويلاً عالي الدقة من كمية فيزيائية غير كهربائية إلى إشارة كهربائية.
Q = d⋅F حيث Q هي الشحنة الخارجة، و d هو الثابت الكهروإجهادي، و F هي القوة الخارجية المطبقة.
مواصفات المنتج (النوع العام)
مزايا المنتج
| السمة | يوضح |
| حساسية عالية | يمكن أن يصل الثابت الكهروإجهادي d33 إلى 300-600 بيكوكولوم/نيوتن، مما يتيح الكشف عن تغيرات القوة على مستوى الميكرونيوتن. |
| استجابة النطاق العريض | يغطي نطاق التردد من 0.1 هرتز إلى 30 كيلو هرتز، وهو مناسب لكل من القياسات الثابتة والديناميكية. |
| استجابة سريعة | يمكن أن يصل زمن الصعود إلى مستوى الميكروثانية، مما يلبي متطلبات التقاط الصدمات عالية السرعة والعمليات العابرة. |
| استقرار عالٍ | الانحراف طويل الأمد < 1%/سنة، استقرار حراري ممتاز (-40 درجة مئوية ~ +150 درجة مئوية) |
| هيكل مضغوط | التصميم المصغر، بحجم أدنى يبلغ Ø3×1 مم، يسهل عملية الدمج. |
| موثوقية عالية | لا يوجد تآكل ميكانيكي، تصميم لا يحتاج إلى صيانة، متوسط الوقت بين الأعطال يتجاوز 100000 ساعة. |
المعايير الفنية الرئيسية
| حدود | نطاق القيم النموذجي |
| المواد الكهروضغطية | PZT-5A / PZT-5H / سيراميك كهرضغطية معدل |
| قيمة السعة | 100 بيكوفاراد - 10 نانوفاراد |
| مقاومة العزل | ≥ 10¹² أوم |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +150 درجة مئوية (يمكن أن تصل النسخة ذات درجة الحرارة العالية إلى +250 درجة مئوية) |
| التردد الرنيني | 50 كيلوهرتز - 500 كيلوهرتز (حسب الطراز) |
| الخطية | ≤ ±1% FS |
| تنسيق الإخراج | خرج الشحن / خرج جهد مصدر التيار الثابت (IEPE) |
سلسلة المنتجات
1. مستشعرات الضغط للأغراض العامة
مناسب لقياس الضغط الديناميكي، مثل مراقبة ضغط الأسطوانة والكشف عن نبضات السوائل.
2. مقاييس التسارع
تصميم عالي الحساسية ومنخفض الضوضاء لتحليل الاهتزازات، واختبار الأنماط، وتشخيص الأعطال.
3. مستشعرات القوة والعزم
منصة قياس القوة متعددة المكونات تدعم القياس الدقيق لقوى الشد والضغط والقص.
4. أجهزة الاستشعار فوق الصوتية
محولات طاقة سيراميكية كهرضغطية عالية التردد للاختبار غير المدمر، وتحديد المدى، والتصوير الطبي.
5. وحدات استشعار مخصصة
تغليف مخصص للغاية، ونطاق استجابة تردد، ونوع واجهة وفقًا لسيناريوهات تطبيق العميل.
سيناريوهات التطبيق النموذجية
دليل الاختيار
1. حدد الكمية الفيزيائية المراد قياسها: الضغط، التسارع، القوة، أو الاهتزاز.
2. تحديد النطاق والحساسية: اختر المواصفات المناسبة بناءً على سعة الإشارة التي يتم قياسها.
3. متطلبات استجابة التردد: بالنسبة للإشارات الديناميكية، انتبه إلى تردد الرنين الخاص بالمستشعر وعرض النطاق الترددي المتاح.
4. القدرة على التكيف مع البيئة: في البيئات ذات درجات الحرارة العالية أو الرطوبة العالية أو التداخل الكهرومغناطيسي القوي، اختر المنتجات ذات مستويات الحماية المناسبة.
5. واجهة الإخراج: مخرج الشحن مناسب لسيناريوهات المختبرات عالية الدقة؛ مخرج جهد IEPE يسهل التكامل في المجال الصناعي.
ورشة عملنا
ورشة عمل CNC |
غرفة الاختبار |
ورشة تجليخ الأسطح |
ورشة التلبيد |
ورشة طحن دائرية |
ورشة ماكينات قولبة الحقن |
لماذا تختارنا؟
1. البحث والتطوير المخصص، بدلاً من تكييف المنتج القياسي
2. التحكم العميق في علم المواد: اختيار المواد بناءً على الاحتياجات، وتحسين البنية المجهرية، وتناسق الدفعات
3. قدرة التصنيع الدقيق: يمكن أن تصل درجة التسطيح إلى 0.001 مم، والتوازي إلى 0.002 مم، والخشونة Ra إلى 0.1 ميكرومتر.
التعليمات
س1: ما هي المنتجات التي تقدمها شركتكم؟
نحن متخصصون في السيراميك عالي الأداء مثل الألومينا ونيتريد السيليكون، ونوفر مواد عازلة ومكونات هيكلية وأجزاء مقاومة للتآكل وحلولاً مخصصة.
س2: هل يمكنك تخصيص الأجزاء غير القياسية؟
نعم. نحن ندعم المعالجة بناءً على الرسومات المقدمة والتطوير التقني التعاوني، ونقدم خدمة عملية كاملة من التصميم إلى الإنتاج الضخم.
س3: ماذا عن الدقة ووقت التسليم؟
التفاوت القياسي ±0.05 مم، درجة الدقة ±0.01 مم؛ العينات من 7 إلى 15 يومًا، الطلبات بالجملة من 20 إلى 30 يومًا.
س4: ما هي مجالات التطبيق الرئيسية؟
صناعات الطاقة والإلكترونيات والآلات والكيماويات والفضاء.
س5: ما هي إجراءات ضمان الجودة؟
فحص الجودة الشامل للعملية، وتقديم تقارير المواد وبيانات اختبار الأداء، ودعم شهادات واختبارات الجهات الخارجية.
س6: هل تقدمون الدعم الفني؟
نقدم دعماً احترافياً يشمل استشارات اختيار المواد، وتحسين التصميم، وتحليل الأعطال.
