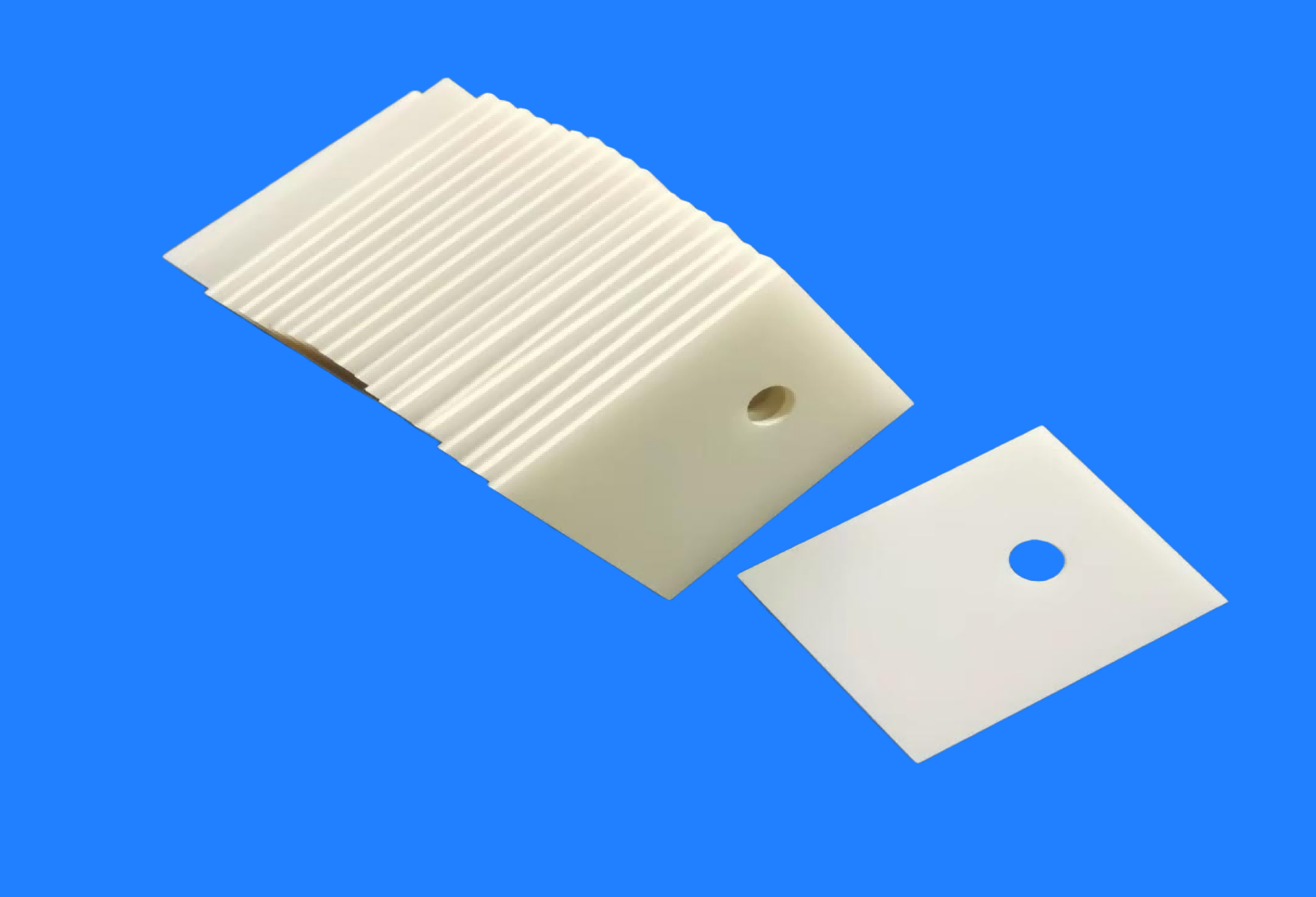

مصنّعو ركائز السيراميك المصنوعة من نتريد الألومنيوم ذات الموصلية الحرارية العالية للغاية
ركائز سيراميك AlN تُعدّ ركائز نتريد الألومنيوم (AlN) ركائز إلكترونية وظيفية تُصنع من مسحوق نتريد الألومنيوم عالي النقاء باستخدام عمليات مثل صب الشرائط والتلبيد بدرجة حرارة عالية. وبفضل موصليتها الحرارية الاستثنائية ومعامل تمددها الحراري الذي يُطابق تقريبًا معامل تمدد رقائق السيليكون، أصبحت ركائز AlN الخيار الأمثل لإدارة الحرارة في الأجهزة الإلكترونية عالية الطاقة وعالية الكثافة، وتجد تطبيقات واسعة النطاق في إلكترونيات الطاقة، والإلكترونيات الضوئية، واتصالات الترددات اللاسلكية، ومركبات الطاقة الجديدة.
مصنّعو ركائز السيراميك المصنوعة من نتريد الألومنيوم ذات الموصلية الحرارية العالية للغاية
وصف المنتج
ملكنا ركائز سيراميك نتريد الألومنيوم تُصمَّم المكونات ذات الأشكال المخصصة لتطبيقات تتطلب أحمالًا حرارية عالية، وجهدًا عاليًا، وموثوقية فائقة. وبفضل موصليتها الحرارية التي تتراوح بين 170 و230 واط/(متر·كلفن) - أي ما يقارب 7 إلى 10 أضعاف موصلية الألومينا - فإنها تُبدد الحرارة بكفاءة من أجهزة الطاقة مع الحفاظ على عزل كهربائي ممتاز (>10¹⁴ أوم·سم). ويتطابق معامل تمددها الحراري (CTE) بشكل كبير مع معامل تمدد السيليكون، مما يقلل من الإجهاد الحراري عند نقاط تثبيت الرقاقة وواجهات الربط، وبالتالي يُطيل عمر الوحدة. تعمل هذه المنتجات عالية الكثافة، والمتوافقة مع توجيهات RoHS، والخالية من البريليوم، بكفاءة عالية في درجات حرارة تتجاوز 800 درجة مئوية وفي بيئات تتعرض لتآكل كيميائي أو بلازما شديد. نوفر ركائز مصقولة، وركائز معدنية (متوافقة مع عمليات DPC وAMB وDBC)، ومكونات ذات أشكال مخصصة بالكامل (تحتوي على ثقوب وفتحات وأشكال هندسية متدرجة) مصنعة وفقًا لمواصفات دقيقة، مع تحكم صارم في الأبعاد والتشوه. عندما يتطلب تطبيقك طاقة أعلى، أو موثوقية أكبر، أو تصميمًا أنحف، فإن مادة AlN هي مادة الركيزة التي تمكنك من تحقيق أهدافك.
مزايا المنتج الأساسية
1. موصلية حرارية استثنائية
تصل الموصلية الحرارية النظرية إلى 320 واط/(متر·كلفن)، بينما تحقق المنتجات الفعلية عادةً 170-200 واط/(متر·كلفن) أو أعلى - أي من 5 إلى 10 أضعاف موصلية سيراميك الألومينا (Al₂O₃). وهي تبدد الحرارة بسرعة من الشريحة، مما يقلل بشكل كبير من درجات حرارة وصلات الجهاز ويعزز موثوقية أجهزة الطاقة وعمرها الافتراضي.
2. معامل التمدد الحراري المتوافق مع الشريحة
بمعامل تمدد حراري يبلغ حوالي 4.5-5.5 × 10⁻⁶/كلفن، فهو متوافق للغاية مع رقائق السيليكون (Si) (حوالي 4.2 × 10⁻⁶/كلفن). وهو يخفف بشكل فعال من إجهاد دورات التبريد والتسخين، ويمنع تشقق طبقة اللحام وانفصال الرقاقة، مما يجعله مناسبًا بشكل خاص لتطبيقات الطاقة العالية التي تتعرض لدورات تبريد وتسخين متكررة.
3. خصائص عزل كهربائي ممتازة
يتميز هذا المنتج بمقاومة حجمية عالية (>10¹⁴ أوم·سم)، وقوة عزل كهربائي تتجاوز 15 كيلو فولت/مم، وجهد انهيار عالٍ. وبفضل ثابت العزل الكهربائي المنخفض (حوالي 8.8) وفقد العزل الكهربائي المنخفض، فهو مناسب للتطبيقات عالية التردد والجهد.
4. خصائص ميكانيكية وكيميائية ممتازة
قوة انحناء عالية (>300 ميجا باسكال)، وصلابة عالية، ومقاومة للتآكل والضغط. مستقر كيميائياً، وغير سام، ومتوافق مع معايير RoHS البيئية؛ خالٍ من المواد السامة مثل أكسيد البريليوم (BeO)، مما يجعله بديلاً آمناً لركائز أكسيد البريليوم السامة (BeO).
5. مقاومة ممتازة لدرجات الحرارة العالية
نطاق واسع لدرجة حرارة التشغيل العادية (-40 درجة مئوية إلى 600 درجة مئوية)، استقرار حراري جيد، ومقاومة لتدهور الأداء.
المواصفات العامة للمنتج
الأحجام القياسية: 50×50، 100×100، 114×114 (4.5 بوصة)، 139.7×190.5 (5.5 بوصة×7.5 بوصة) مم؛ السماكة: 0.25/0.38/0.5/0.635/0.75/1.0/1.5/2.0 مم؛
تشمل خيارات التخصيص الحفر، والشق، والميزات المتدرجة، والتشكيل غير المنتظم - وكلها مصنعة وفقًا للرسومات.
المعايير الفنية الرئيسية (القيم النموذجية)
| غرض | المؤشرات النموذجية |
| الموصلية الحرارية | 170-200 واط/(م·ك) (تصل إلى 230+ للإصدارات ذات الموصلية الحرارية العالية) |
| معامل التمدد الحراري (20-300 درجة مئوية) | 4.5–5.5 × 10⁻⁶ /K |
| ثابت العزل الكهربائي (1 ميجاهرتز) | 8.5–8.8 |
| فقد العزل الكهربائي (1 ميجاهرتز) | < 3 × 10⁻⁴ |
| المقاومة الحجمية | > 10¹⁴ أوم·سم |
| قوة العزل الكهربائي | ≥ 15 كيلو فولت/مم |
| قوة الانحناء | ≥ 300 ميجا باسكال |
| كثافة | 3.26 جم/سم³ |
| السماكات الشائعة | 0.25–1.0 مم (قابل للتخصيص) |
| الأحجام القياسية | مقاسات 4 بوصات × 4 بوصات، و6 بوصات × 6 بوصات، ومواصفات مخصصة |
أنواع المنتجات
1. ركائز نتريد الألومنيوم AMB (اللحام المعدني النشط): تتميز بطبقة نحاسية ملحومة على سطح AlN؛ توفر قوة ربط عالية وقدرة عالية على حمل التيار، مما يجعلها حل التغليف الرئيسي لوحدات IGBT.
2. ركائز نتريد الألومنيوم DBC (النحاس المرتبط مباشرة): تتميز بطبقة نحاسية مرتبطة مباشرة بالسيراميك عند درجات حرارة عالية؛ توفر مقاومة حرارية منخفضة ومسار توصيل حراري قصير.
3. الركائز المعدنية ذات الأغشية السميكة/الرقيقة: مناسبة لمتطلبات الدوائر المعدنية في التطبيقات عالية الدقة وعالية التردد.
مجالات التطبيق النموذجية
إلكترونيات الطاقة: وحدات طاقة IGBT، وموسفتات، ووحدات التقويم، ومحركات المؤازرة، ومحولات الطاقة الشمسية الكهروضوئية، ومحولات تخزين الطاقة (PCS).
مركبات الطاقة الجديدة: وحدات التحكم في المحركات، والشواحن المدمجة، ومحولات التيار المستمر، وأنظمة إدارة البطاريات
تقنية LED والإلكترونيات الضوئية: تغليف مصابيح LED عالية الطاقة، تبديد الحرارة بالليزر، معدات المعالجة بالأشعة فوق البنفسجية
الترددات اللاسلكية والاتصالات: مضخمات طاقة محطات الجيل الخامس، والرادار، وركائز أجهزة الميكروويف
معدات أشباه الموصلات: آلات الحفر، ومكونات التسخين والتثبيت الكهروستاتيكي لمعدات الترسيب الفيزيائي للبخار/الترسيب الكيميائي للبخار
